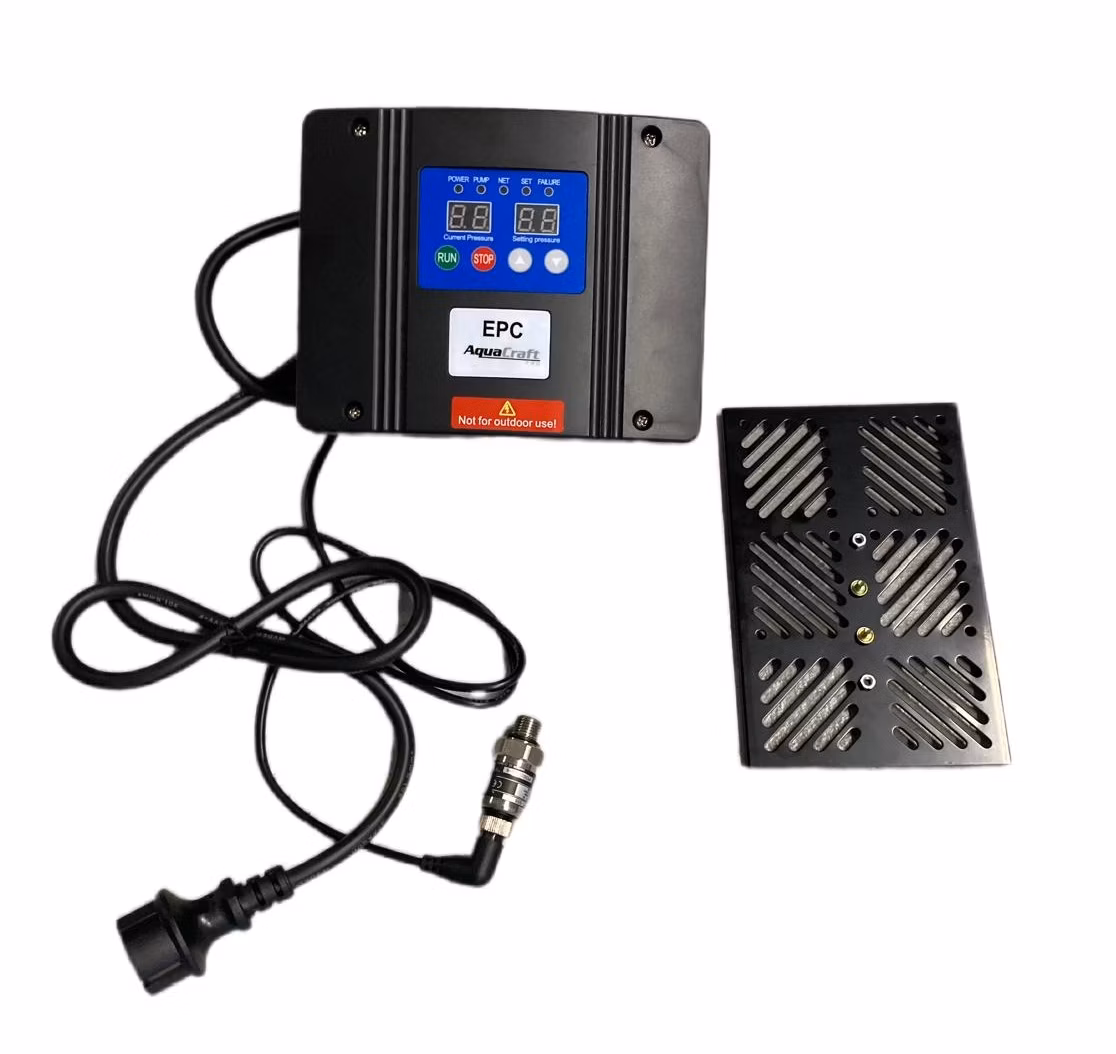

Frekvenčný menič AquaCraft EPC - 11 -1,5 - V2 (1,5kW / 12A / 230V)

Menič EPC 1.1.15 V2 – konštantný tlak pre čerpadlá do 1,5kW 12 A (1×230 V)

Vhodné pre použitie s 1-fázovými motormi s napätím 1×230 V.

Všeobecný popis (ako funguje EPC): Modul EPC v spojení s tlakovým čidlom (súčasť balenia) monitoruje otáčky motora a tlak vo vodovodnom systéme. Pri zmene prívodu vody riadi prevádzku čerpadla tak, aby bol zachovaný prevádzkový tlak nastavený/naprogramovaný na ovládacom paneli EPC. Cieľom je udržať konštantný tlak a dosiahnuť nižšiu spotrebu energie (úspora až 30–60 %).

Rozsah regulácie:

• Rozsah konštantného tlaku: 0,1 až 10 bar (kroky po 0,1 bar)
• Otáčky motora podľa potreby
• Typicky v závislosti od odberu: 1400 – 2800 ot./min. (štandardné otáčky motora: 2900 ot./min.)

Významné funkcie

• TECHNOLÓGIA MÄKKÉHO ŠTARTU a MÄKKÉHO ZASTAVENIA – chráni čerpadlo a vodovodný systém pred vodným rázom.
• Riadený rozbeh: pomalé rozbiehanie motora nezvyšuje náhle rozbehový prúd v elektrickej sieti.
• LCD/LED ovládanie: prehľadná práca s nastaveniami cez LED displej.

Integrované bezpečnostné ochrany (ochrana čerpadla aj motora):

• Chod nasucho (bez vody)
• Elektrické preťaženie
• Prehriatie vinutí motora
• Ochrana pred príliš vysokým / nízkym napätím v sieti
• Blokovanie rotora

Automatický reštart po aktivácii ktorejkoľvek z ochranných funkcií.

Aplikácia

• Čerpanie a distribúcia vody v domácich inštaláciách
• Zvyšovanie tlaku v lokálnych vodovodných sieťach
• Protipožiarne zariadenia
• Autoumyvárne a oplašovacie zariadenia
• Zavlažovanie v poľnohospodárstve a záhradníctve

Výhody

• Jednoduchá inštalácia: 1×230 V sieťové napájanie
• Tichá prevádzka
• Vysoká spoľahlivosť
• Konštantný pracovný tlak v rozsahu 1 – 9 bar (kroky po 0,1 bar)
• Prispôsobenie existujúcej inštalácii – udržanie nastaveného tlaku aj pri meniacej sa spotrebe vody (nižšia spotreba energie)
• Mäkký štart – bez vodného kladiva v inštalácii
• Jednoduché programovanie tlaku a ovládanie panela
• Funkcia master/slave: môže spolupracovať s inými meničmi v čerpacej jednotke
• Bez nutnosti veľkých nádrží, tlakových spínačov a ďalších bezpečnostných prvkov
• Nútené chladenie s 2 ventilátormi v ovládači
• Možná montáž na čerpadlo, tlakovú nádobu alebo na stenu (montážna sada je súčasťou balenia)

Popis zabezpečenia

• Prevádzka so zatvoreným ventilom: systém deteguje bod prevádzkového stavu. Ak je pod nastavenou hodnotou, vypne čerpadlo a zobrazí hlášku „Minimálny prietok“. Následne prebehne reštart zariadenia.
• Chod nasucho: systém vyhodnocuje podmienky podľa informácií z elektromotora. Ak klesne množstvo čerpanej vody pod požadované minimum do 30 sekúnd, čerpadlo sa vypne a na paneli sa rozsvieti „CHYBA“. Po 10 sekundách prebehne automatický reštart. Ak v studni stále nie je voda, nasledujú cykly reštartu: 1 min, 5 min, 15 min, 30 min, 1 h, 2 h a nakoniec po 4 h. Pokusy sa opakujú každé 4 hodiny, kým sa nedosiahne správny prietok.

Elektrické preťaženie motora: zariadenie okamžite vypne napájanie pri prekročení maximálnej povolenej hodnoty odoberaného prúdu (ochrana proti preťaženiu a skratom v motore).

Príliš vysoké napájacie napätie meniča: vypnutie pri prekročení maximálnej hodnoty napätia (+15 %), aby sa predišlo poškodeniu elektroniky.

Technická špecifikácia

Pozn.: Pri montáži a nastavení sa riaďte pokynmi výrobcu a parametrami vašej čerpacej jednotky.
