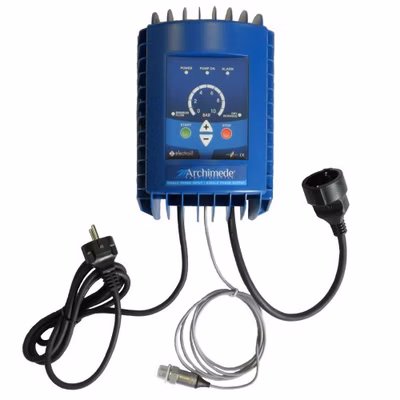

Frekvenčný menič ARCHIMEDE IMMP 1.1W 1,1kW 1x230V max. 9A pre čerpadlo

Frekvenčný menič ARCHIMEDE IMMP 1.1W 1,1kW 1x230V max. 9A pre čerpadlo od Electroil riadi otáčky čerpadla podľa odberu vody a pomáha udržiavať konštantný tlak v systéme. Je určený pre zostavy, kde chcete zvýšiť komfort odberu, obmedziť vodné rázy a zároveň chrániť motor aj elektrické časti čerpadla.

Pre koho je frekvenčný menič určený

Model ARCHIMEDE IMMP1.1W je vhodný pre odstredivé čerpadlá v systémoch zásobovania vodou, pri zavlažovaní a pri domácich vodárňach, kde sa mení odber vody počas dňa. Vďaka jednofázovému vstupu aj výstupu 1x230V je praktický pri čerpadlách s výkonom od 0,37kW do 1,1kW.

Modely určené pre inštaláciu na stenu neobmedzujú používateľa pri rozhodnutí, aké čerpadlo použiť. Dajú sa montovať aj do existujúcich systémov pozostávajúcich z jedného alebo viacerých čerpadiel, často bez výmeny čerpadla, iba výmenou tlakového/prietokového spínača za tlakový senzor.

Výhody a funkcie

• Regulácia na konštantný tlak prispôsobuje otáčky čerpadla aktuálnemu odberu vody a zvyšuje komfort pri používaní kohútikov alebo závlahy.
• Max. výkon čerpadla 1100 W umožňuje nasadenie pri bežných domácich zostavách s čerpadlom do 1,1 kW.
• Napájacie napätie 1x230V ±10% zodpovedá štandardnej jednofázovej elektrickej sieti.
• Max. výstupný prúd 9 A chráni správne zvolený motor pred nadmerným zaťažením.
• Tlakový senzor Huba M12 poskytuje spätnú väzbu pre presnú reguláciu tlaku.
• Samo-regulačný softvér pri prvom spustení zmeria parametre čerpadla a uloží ich pre ďalšiu prevádzku.
• Ochrana proti chodu na sucho, prúdová a napäťová ochrana pomáhajú predchádzať poškodeniu meniča a motora.
• Krytie IP65 podporuje robustné osadenie zariadenia na stenu v technickom priestore.

Technický popis a princíp regulácie

Sortiment meničov Electroil zahŕňa širokú škálu produktov navrhnutých pre spätnoväzobnú reguláciu tlaku odstredivých čerpadiel v systémoch, v ktorých je dôležité udržovať konštantný tlak a zároveň udržať nízke prevádzkové náklady a zaručiť dlhšiu životnosť všetkých mechanických a elektrických komponentov systému. Prevádzka elektrického motora bude optimalizovaná vďaka meniču frekvencie a tlakovému senzoru, reguláciou otáčok proporcionálne k objemu odoberanej vody zo zdroja. Zároveň menič znižuje záberny prúd pri štarte motora. Vďaka regulácii dôjde k zníženiu spotreby elektrického prúdu motora počas ustáleného chodu na otáčkach nižších ako nominálnych a obmedzeniu prudkých vodných rázov po dosiahnutí nastaveného konštantného tlaku.

Frekvenčné meniče Electroil sú zariadenia s jednoduchým použitím, pretože sú vybavené špeciálnym samo-regulačným softvérom, ktorý pomocou tlakového senzora a elektrických veličín motora zmeria a uloží do pamäte parametre, ktoré zodpovedajú každému bodu hydraulickej krivky konkrétneho čerpadla. Vďaka tomuto samo-regulačnému testu, ktorý stačí spraviť raz pri prvom spustení, sú zaznamenávané elektrické a hydraulické parametre potrebné pre prevádzku čerpadla za všetkých okolností.

Tieto údaje zabezpečujú presné zastavenie čerpadla pri nulovom odbere vody pri všetkých tlakoch regulácie až do maximálneho tlaku čerpadla, ktorý sa nastavuje jednoducho pomocou talčítok + a - aj počas chodu. Týmto je zabezpečená ochrana proti chodu na sucho, prúdová a napäťová ochrana elektrických častí meniča a motora.

Inštalácia a prvé spustenie

Inštalácia meniča pre čerpadlá Electroil je veľmi jednoduchá a zaberie iba niekoľko minút a zopár jednoduchých operácií, ktoré je nutné vykonať po zavodnení celého systému:

• pripojte tlakový senzor na potrubie na výtlaku čerpadla
• pripojte kábel z elektrickej siete na vstup meniča
• pripojte kábel z motora na výstup meniča
• stlačte Start
• uzavrite ventil na výtlaku čerpadla a počkajte na dokončenie samo-regulačného testu, ktorý trvá do 2 minút

Na modeloch s LCD obrazovkou je po stlačení Start nutné nastaviť niektoré parametre pred spustením, ako nominálny prúd motora a určenie správneho smeru otáčania, pred tým ako sa samo-regulačný test spustí. Pri prvom spustení nie je nutné nastavovať parametre funkcií, tie je možné meniť následne, ak je to potrebné, ich nastavovanie je jednoduché, pretože sú na obrazovke zobrazené plným písaným textom.

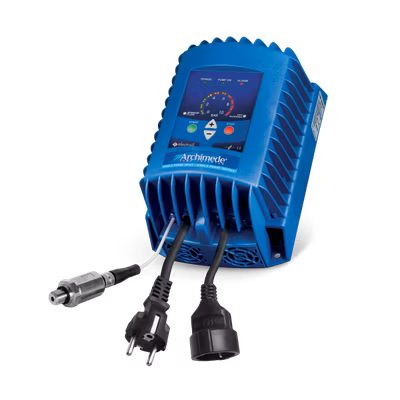

Frekvenčný menič ARCHIMEDE IMMP1.1W 1,1kW 1x230V max.9A pre čerpadlo

Modely určené pre inštaláciu na stenu sú univerzálnejšie, pretože neobmedzujú užívateľa v rohodnutí aké čerpadlo použiť a môžu byť používané so strojmi rôznych konštrukcií. Okrem iného sa tieto modely jednoducho montujú už do existujúcich systémov pozostávajúcich z jedného, alebo viacerých čerpadiel. Obvzlášť meniče typu Archimede IMMP (jednofázový vstup a výstup) sú najjednoduchšie a najšikovnejšie frekvenčné meniče dostupné na trhu pre čerpadlá takýchto výkonov. Boli vyvinuté a navrhnuté pre inštaláciu do nových systémov, ale aj na prerobenie existujúcich systémov, výkonov od 0,37kW do 1,1kW, bez nutnosti výmeny čerpadla, iba pomocou výmeny tlakového/prietokového spínača za tlakový senzor.

Hlavné výhody meniča ARCHIMEDE IMMP1.1W

• regulácia na konštantný tlak v systéme
• kompletná elektrická ochrana čerpadla
• zvyšuje uživatelský komfort
• šetrí energiu
• kompaktný a robustný s vysokým stupňom krytia IP65
• kompletne nakáblované pre pripojenie na sieť a motor s tlakovým senzorom Huba M12
• maximálna jednoduchosť pri inštalácii a prevádzke
• ovládací panel s micro-led, pre jednoduché používanie

Ako funguje

Po otvorení kohútiku, alebo spustení závlahy začne klesať tlak v systéme. Riadiaca jednotka frekvenčného meniča prostredníctvom snímača tlaku vyhodnotí situáciu a spustí čerpadlo. Otáčky čerpadla sú regulované tak, aby bol udržovaný konštantný tlak v systéme aj pri meniacom sa odbere.

Veľmi jednoduchá inštalácia a intuitívne ovládanie

Pri prvom spustení menič vykoná automatický test parametrov čerpadla, pri ktorom musí byť zavretý ventil na výtlaku, a nastaví tlak regulácie na 3 Bary. Prúd meniča aj ochrana proti chod na sucho je prednastavená. Čerpadlo zastavíme, spustíme, tlak pridáme, uberieme jednoducho a rýchlo, kedykoľvek keď potrebujeme.

Kontrolný panel vás vždy informuje

• či čerpadlo pracuje, alebo stojí
• či je prítomné napájacie napätie
• ak došlo k poruche, informuje nás, o akú poruchu sa jedná

Technické údaje

Ako vybrať a na čo si dať pozor

Pri výbere skontrolujte výkon čerpadla, menovitý prúd motora, napájanie 1x230V a požadovaný rozsah tlaku. Menič pracuje s tlakovým senzorom na výtlaku, preto musí byť systém pred prvým testom zavodnený a ventil na výtlaku uzavretý podľa postupu.

Ak meníte starý tlakový alebo prietokový spínač za frekvenčný menič, overte aj elektrické zapojenie a vhodnosť motora. IvatoShop.sk ponúka odborné poradenstvo zdarma, vlastný autorizovaný servis a pri tovare skladom doručenie do 48 h.
