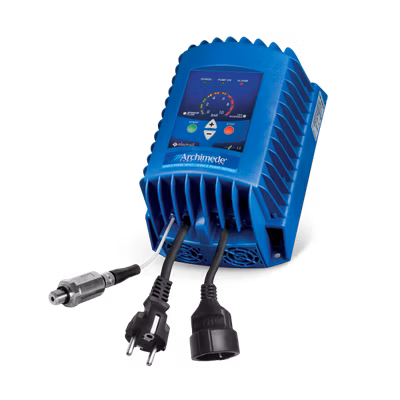

Frekvenčný menič ARCHIMEDE IMMP 1,5W 230V, 1,5kW

Frekvenčný menič ARCHIMEDE IMMP 1,5W 230V, 1,5kW od Electroil riadi otáčky čerpadla podľa aktuálneho odberu vody a pomáha udržiavať konštantný tlak v rozvode. Je vhodný pre systémy, kde chcete zvýšiť komfort, šetriť energiu, obmedziť prudké vodné rázy a chrániť čerpadlo pred poškodením.

Pre koho je frekvenčný menič určený

ARCHIMEDE IMMP1.5W je určený pre čerpadlá s jednofázovým vstupom a výstupom 1x230V a pre výkony od 0,37kW do 1,5kW. Využijete ho pri zásobovaní domu vodou, pri závlahách aj pri modernizácii existujúcich systémov, kde sa pôvodný tlakový alebo prietokový spínač nahrádza tlakovým senzorom.

Modely určené na stenu sú univerzálne, pretože neobmedzujú používateľa pri voľbe čerpadla a môžu pracovať so strojmi rôznych konštrukcií. Jednoducho sa montujú do nových aj existujúcich zostáv s jedným alebo viacerými čerpadlami.

Výhody a funkcie

• Regulácia na konštantný tlak prispôsobuje otáčky čerpadla meniacemu sa odberu vody.
• Max. výkon čerpadla 1500 W umožňuje použiť menič pri čerpadlách do 1,5 kW.
• Napájacie napätie 1x230V ±10% je vhodné pre štandardnú jednofázovú sieť.
• Max. výstupný prúd 11 A poskytuje priestor pre výkonnejší jednofázový motor než pri menších modeloch.
• Tlakový senzor Huba M12 sníma tlak na výtlaku a dáva meniču spätnú väzbu pre reguláciu.
• Ochrana proti chodu na sucho, prúdová a napäťová ochrana chráni elektrické časti meniča a motora.
• Samo-regulačný test do 2 minút uloží hydraulické a elektrické parametre konkrétneho čerpadla.
• Micro-LED-panel zjednodušuje každodennú kontrolu stavu a porúch.

Technický popis a princíp činnosti

Sortiment meničov Electroil zahŕňa širokú škálu produktov navrhnutých pre spätnoväzobnú reguláciu tlaku odstredivých čerpadiel v systémoch, v ktorých je dôležité udržovať konštantný tlak a zároveň udržať nízke prevádzkové náklady a zaručiť dlhšiu životnosť všetkých mechanických a elektrických komponentov systému. Prevádzka elektrického motora bude optimalizovaná vďaka meniču frekvencie a tlakovému senzoru, reguláciou otáčok proporcionálne k objemu odoberanej vody zo zdroja.

Zároveň menič znižuje záberný prúd pri štarte motora. Vďaka regulácii dôjde k zníženiu spotreby elektrického prúdu motora počas ustáleného chodu na otáčkach nižších ako nominálnych a obmedzeniu prudkých vodných rázov po dosiahnutí nastaveného konštantného tlaku.

Frekvenčné meniče Electroil sú zariadenia s jednoduchým použitím, pretože sú vybavené špeciálnym samo-regulačným softvérom. Ten pomocou tlakového senzora a elektrických veličín motora zmeria a uloží do pamäte parametre, ktoré zodpovedajú každému bodu hydraulickej krivky konkrétneho čerpadla.

Vďaka tomuto samo-regulačnému testu, ktorý stačí spraviť raz pri prvom spustení, sú zaznamenávané elektrické a hydraulické parametre potrebné pre prevádzku čerpadla za všetkých okolností. Zároveň sa zabezpečí presné zastavenie čerpadla pri nulovom odbere vody pri všetkých tlakoch regulácie až do maximálneho tlaku čerpadla, ktorý sa nastavuje jednoducho pomocou talčítok + a - aj počas chodu. Týmto je zabezpečená ochrana proti chodu na sucho, prúdová a napäťová ochrana elektrických častí meniča a motora.

Inštalácia meniča

Inštalácia meniča pre čerpadlá Electroil je veľmi jednoduchá a zaberie iba niekoľko minút a zopár jednoduchých operácií, ktoré je nutné vykonať po zavodnení celého systému:

• pripojte tlakový senzor na potrubie na výtlaku čerpadla
• pripojte kábel z elektrickej siete na vstup meniča
• pripojte kábel z motora na výstup meniča
• stlačte Start
• uzavrite ventil na výtlaku čerpadla a počkajte na dokončenie samo-regulačného testu, ktorý trvá do 2 minút

Na modeloch s LCD obrazovkou je po stlačení Start nutné nastaviť niektoré parametre pred spustením, ako nominálny prúd motora a určenie správneho smeru otáčania, pred tým ako sa samo-regulačný test spustí. Pri prvom spustení nie je nutné nastavovať parametre funkcií, tie je možné meniť následne, ak je to potrebné, ich nastavovanie je jednoduché, pretože sú na obrazovke zobrazené plným písaným textom.

Frekvenčný menič ARCHIMEDE IMMP1.5W 1,5kW 1x230V max.11A pre čerpadlo

Modely určené pre inštaláciu na stenu sú univerzálnejšie, pretože neobmedzujú užívateľa v rohodnutí aké čerpadlo použiť a môžu byť používané so strojmi rôznych konštrukcií. Okrem iného sa tieto modely jednoducho montujú už do existujúcich systémov pozostávajúcich z jedného, alebo viacerých čerpadiel. Obvzlášť meniče typu Archimede IMMP (jednofázový vstup a výstup) sú najjednoduchšie a najšikovnejšie frekvenčné meniče dostupné na trhu pre čerpadlá takýchto výkonov. Boli vyvinuté a navrhnuté pre inštaláciu do nových systémov, ale aj na prerobenie existujúcich systémov, výkonov od 0,37kW do 1,5kW, bez nutnosti výmeny čerpadla, iba pomocou výmeny tlakového/prietokového spínača za tlakový senzor.

Frekvenčný menič

• regulácia na konštantný tlak v systéme
• chráni vaše investicie pred poškodením
• zvyšuje uživateľský komfort
• šetrí energiu

Ako funguje

Po otvorení kohútiku, alebo spustení závlahy začne klesať tlak v systéme. Riadiaca jednotka frekvenčného meniča prostredníctvom snímača tlaku vyhodnotí situáciu a spustí čerpadlo. Otáčky čerpadla sú regulované tak aby bol udržovaný konštantný tlak v systéme aj pri meniacom sa odbere.

Veľmi jednoduchá inštalácia a intuitívne ovládanie

Pri prvom spustení menič vykoná automatický test parametrov čerpadla, pri ktorom musí byť zavretý ventil na výtlaku, a nastaví tlak regulácie na 3 Bary. Prúd meniča aj ochrana proti chod na sucho je prednastavená. Čerpadlo zastavíme, spustíme, tlak pridáme, uberiame jednoducho a rýchlo, kedykoľvek keď potrebujeme.

Kontrolný panel vás vždy informuje

• či čerpadlo pracuje, alebo stojí
• či je prítomné napájacie napätie
• ak došlo k poruche, informuje nás, o akú poruchu sa jedná

Technické údaje

Ako vybrať a na čo si dať pozor

Skontrolujte, či výkon čerpadla nepresahuje 1500 W, či motor zodpovedá jednofázovému napájaniu 1x230V a či prúd motora vyhovuje limitu meniča. Pred prvým spustením musí byť systém zavodnený a tlakový senzor osadený na výtlaku čerpadla.

Pri modernizácii existujúcej vodárne odporúčame posúdiť aj stav potrubia, spätnú klapku a vhodnosť tlakovej nádoby. IvatoShop.sk poskytuje odborné poradenstvo zdarma, 10+ rokov skúseností a vlastný autorizovaný servis.
