Frekvenčný menič ARCHIMEDE ITTP 2,2W-BC 400V, 2,2kW

Frekvenčný menič ARCHIMEDE ITTP 2,2W-BC 400V, 2,2kW od Electroil slúži na riadenie čerpadla s konštantným tlakom v systéme. Pomocou tlakového senzora a samo-regulačného softvéru nastavuje prevádzku podľa hydraulickej krivky konkrétneho čerpadla. Vďaka tomu zvyšuje komfort odberu vody, chráni čerpadlo a pomáha šetriť energiu.

Pre koho je frekvenčný menič určený

Tento frekvenčný menič je určený pre čerpacie systémy, kde potrebujete stabilný tlak pri meniacom sa odbere vody. Využijete ho pri domácich vodárňach, závlahách, technických rozvodoch aj pri aplikáciách, kde čerpadlo pracuje s tlakovým senzorom namiesto bežného tlakového alebo prietokového spínača.

Model s výkonom 2,2 kW a napájaním 3x400 V patrí podľa pôvodného popisu medzi priemyselnejšie riešenia. Preto je dôležité správne nastavenie, voľba čerpadla, veľkosť tlakovej nádoby, dimenzia potrubia, elektrický kábel aj zapojenie.

Výhody a funkcie

• Regulácia na konštantný tlak – čerpadlo prispôsobuje otáčky aktuálnemu odberu vody.
• Samo-regulačný softvér – pri prvom spustení zmeria a uloží parametre hydraulickej krivky čerpadla.
• Ochrana proti chodu na sucho – pomáha chrániť čerpadlo pri nedostatku vody.
• Prúdová a napäťová ochrana – chráni elektrické časti meniča a motora.
• Jednoduché nastavenie tlaku tlačidlami + a - – tlak je možné upravovať aj počas chodu.
• Montáž na stenu – univerzálnejšie použitie v nových aj existujúcich systémoch.
• Displej 2x16 a BlueConnect – prehľadnejšie ovládanie a komunikácia s ďalšími meničmi podľa technických údajov.

Technický popis a princíp činnosti

Frekvenčné meniče Electroil sú zariadenia s jednoduchým použitím pretože sú vybavené špeciálnym samo-regulačným softvérom, ktorý pomocou tlakového senzora a elektrických veličín motora zmeria a uloží do pamäte parametre, ktoré zodpovedajú každému bodu hydraulickej krivky konkrétneho čerpadla. Vďaka tomuto samo-regulačnému testu (stačí ho spraviť raz pri prvom spustení) sú zaznamenávané elektrické a hydraulické parametre potrebné pre prevádzku čerpadla za všetkých okolností, pre zabezpečenie presného zastavenia čerpadla pri nulovom odbere vody pri všetkých tlakoch regulácie až do maximálneho tlaku čerpadla, ktorý sa nastavuje jednoducho pomocou talčítok + a - aj počas chodu.Týmto je zabezpečená ochrana proti chodu na sucho, prúdová a napäťová ochrana elektrických častí meniča a motora. Inštalácia meniča pre čerpadlá Electroil je veľmi jednoduchá a zaberie iba niekoľko minút a zopár jednoduchých operácii, ktoré je nutné vykonať po zavodnení celého systému:
- pripojte tlakový senzor na potrubie na výtlaku čerpadla
- pripojte kábel z elektrickej siete na vstup meniča
- pripojte kábel z motora na výstup meniča
- stlačte Start
- uzavrite ventil na výtlaku čerpadla a počkajte na dokončenie samo-regulačného testu, ktorý trvá do 2 minút
Na modeloch s LCD obrazovkou je po stlačení Start nutné nastaviť niektoré parametre pred spustením, ako nominálny prúd motora a určenie správneho smeru otáčania, pred tým ako sa samo-regulačný test spustí. Pri prvom spustení nie je nutné nastavovať parametre funkcií, tie je možné meniť následne ak je to potrebné, ich nastavovanie je jednoduché pretože sú na obrazovke zobrazené plným písaným textom.

Frekvenčný menič ARCHIMEDE ITTP2.2W-BC 2,2kW 3x400V max.5,5A pre čerpadlo
Modely určené pre inštaláciu na stenu sú univerzálnejšie, pretože neobmedzujú užívateľa v rohodnutí aké čerpadlo použiť a môžu byť používané so strojmi rôznych konštrukcií. Okrem iného sa tieto modely jednoducho montujú už do existujúcich systémov pozostávajúcich z jedného, alebo viacerých čerpadiel. Obvzlášť meniče typu Archimede IMMP (jednofázový vstup a výstup) sú najjednoduchšie a najšikovnejšie frekvenčné meniče dostupné na trhu pre čerpadlá takýchto výkonov. Boli vyvinuté a navrhnuté pre inštaláciu do nových systémov, ale aj na prerobenie existujúcich systémov, výkonov od 0,37kW do 2,2kW, bez nutnosti výmeny čerpadla, iba pomocou výmeny tlakového/prietokového spínača za tlakový senzor.

Tento menič sa svojim výkonom a aplikáciami radí medzi priemyselné a je veľmi dôležité jeho správne nastavenie a správna voľba každého prvku celého systému tzn. typ čerpadla, veľkosť tl. nádoby, dimenzia potrubia, el. kábel a zapojenie, aby celý systém pracoval správne, bezporuchovo a podľa požiadaviek zákazníka. Vykonávame kompletné návrhy takýchto systémov a aj ich inštaláciu. KONTAKTY TU

Frekvenčný menič

• regulácia na konštantný tlak v systéme
• chráni vaše investicie pred poškodením
• zvyšuje uživateľský komfort
• šetrí energiu

Ako funguje

Po otvorení kohútiku, alebo spustení závlahy začne klesať tlak v systéme. Riadiaca jednotka frekvenčného meniča prostredníctvom snímača tlaku vyhodnotí situáciu a spustí čerpadlo. Otáčky čerpadla sú regulované tak aby bol udržovaný konštantný tlak v systéme aj pri meniacom sa odbere.

Veľmi jednoduchá inštalácia a intuitívne ovládanie

Pri prvom spustení menič vykoná automatický test parametrov čerpadla (pri ktorom musí byť zavretý ventil na výtlaku) a nastaví tlak regulácie na 3 Bary. Prúd meniča aj ochrana proti chod na sucho je prednastavená. Čerpadlo zastavíme, spustíme, tlak pridáme, uberiame jednoducho a rýchlo, kedykoľvek keď potrebujeme .

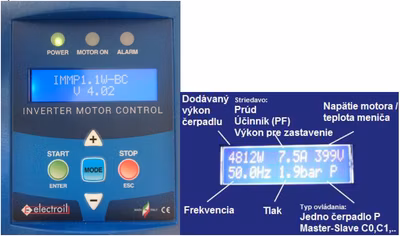

Kontrolný panel vás vždy informuje

• či čerpadlo pracuje, alebo stojí
• či je prítomné napájacie napätie
• ak došlo k poruche, informuje nás, o akú poruchu sa jedná

Technické údaje

Ako vybrať a na čo si dať pozor

Pri frekvenčnom meniči vždy overte napájacie napätie, maximálny výkon čerpadla 2200 W, max. výstupný prúd 5,5 A a typ riadenia U/f. Dôležitý je aj správny tlakový senzor Huba M12, merací rozsah tlaku 0-30 Bar a umiestnenie vertikálne na stenu.

Ak riešite čerpadlo s frekvenčným meničom, odporúčame návrh celej zostavy vrátane tlakovej nádoby, potrubia a elektroinštalácie. IvatoShop.sk poskytuje odborné poradenstvo zdarma, 10+ rokov skúseností a pri vodárenskej technike aj vlastný autorizovaný servis.
