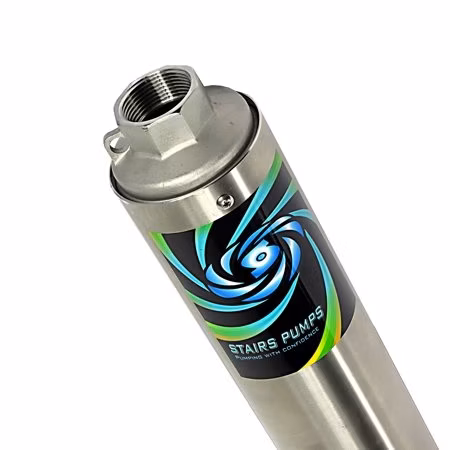

Ponorné čerpadlo 4" ST-1321 motor-STAIRS 400V; 1,5kW s 20m káblom

Pracovná oblasť čerpadla: Q(l/min) = 0-70, H(m) = 142-49

                                           Qopt. = 50, Hopt. = 100

Čerpadlá STAIRS série ST4 sa vyrábajú s použitím vysoko kvalitných materiálov a ich konštrukcia umožňuje dlhoročnú spoľahlivú prevádzku.

Výtlačné a sacie teleso sú vyrobené z nerez ocele. Obežné kolesá sú plávajúceho typu vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku.

VLASTNOSTI

Čerpadlo: 4" ST-1321 STAIRS

• Optimálny pracovný bod čerpadla: výtlak Hopt= 100m pri prietoku Qopt= 50 l/min
• minimálna výtlačná výška H_min: 49m
• priemer čerpadla 98mm
• maximálna teplota čerpanej vody do 35°C
• maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m³ (180g/m³ krátkodobo)
• pracovná poloha vertikálna, horizontálnu konzultovať

Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla je zhotovený z hrubostenného nerezového materiálu.

Ponorný motor: STAIRS 4" asynchrónny olejom plnený

• Prevedenie trojfáza 400V, 50Hz
• Tolerancia napätia: +10% -10%
• Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• Rýchlosť obtekania vody: 0,2 m/s
• Axiálne zaťaženie: 2000N
• Maximálny ponor: 200m

STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru.

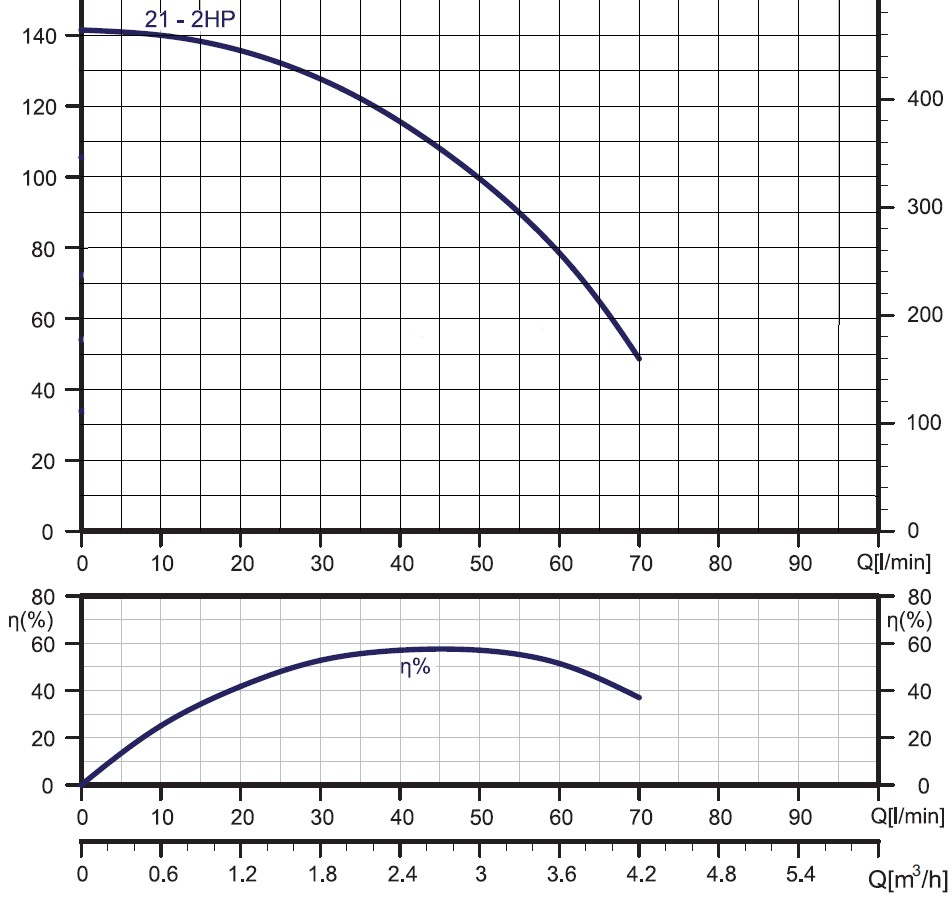

KRIVKA ČERPADLA
