ZEUS 25-3 25kW teplovodný kotol Modratherm, prevedenie 1, pre otvorený systém bez obehového čerpadla
Kód produktu: Z2531
MODRATHERM ZEUS 25-3 prevedenie 1 je teplovodný oceľový kotol na spaľovanie tuhých palív, hlavne biomasu ako je kusové drevo, drevné brikety s tepelným výkonom do 27 kW a najvyšším prevádzkovým pretlakom 0,25 MPa.

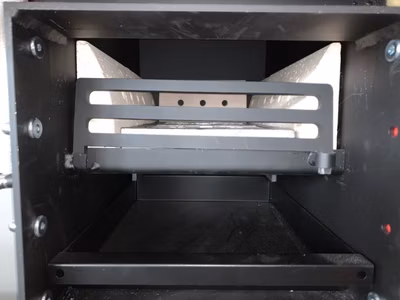

Kotly sú určené najmä na spaľovanie dreva s obsahom vody do 20% s maximálnou dĺžkou až do 550 mm. Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu hrúbky 5 mm (steny spaľovacej komory, ktoré sú v styku s plameňom a vodou) a hrúbky 3 mm (steny, ktoré sú v styku len s vodou). Izolačný kryt je vyrobený z oceľového plechu hrúbky 1 mm a povrchovo upravený technológiou statického nanášania práškovej farby. Tepelnú izoláciu tvorí minerálna vata. Rošt je liatinový, článkový. V spodnej časti spalinového priestoru sa nachádzajú v závislosti od prevedenia aj tvarovky zo šamotu. Na želanie môže byť kotol dodaný s roštovou plochou s monolitickým roštom a žiarobetónovými tvarovkami LacFire 1550/30.
Moderné konštrukčné riešenie teplovýmenných plôch a spaľovacieho priestoru zaručuje dokonalosť spaľovania s vysokou účinnosťou a nízkou tvorbou škodlivých látok v spalinách.
Kotol sa dodáva v 3 variantách a je určený nasledovne :
Prevedenie 1 – pre otvorené systémy bez obehového čerpadla. V kombinácii s DBV2 aj do systému s čerpadlom.
Prevedenie 2 – s integrovaným bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prekúreniu
Prevedenie 3 – s integrovaným medeným výmenníkom TÚV, príp.s bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prekúreniu
Kotol je možné pripojiť k vykurovacej sústave závitovými spojmi G 6/4". Napojovacie nátrubky bezpečnostného výmenníka sú vyhotovené so závitmi G 1/2".
Prednosti kotlov MODRATHERM ZEUS :
- možnosť spaľovania mäkkého i tvrdého dreva
- veľká násypná komora a veľké nakladacie dvierka
- hĺbka spaľovacieho priestoru až 550 mm (od verzie ZEUS 30)
- vysoká účinnosť spaľovania - nízka spotreba paliva
- dlhšia doba horenia v porovnaní s liatinovými kotlami
- termostatická regulácia výkonu
- integrované bezpečnostné zariadenie proti prehriatiu (prevedenie 2 a 3)
- možnosť doplniť kotol ZEUS 25 o žiarobetónové lôžko
- možnosť prevádzky aj na samotiaž
- možnosť regulácie komínového ťahu
- možnosť inštalácie brzdičov spalín pre zvýšenie účinnosti
Tabuľka technických údajov:
| MODRATHERM ZEUS | |||||
| Typ | ZEUS 25 | ZEUS 30 | ZEUS 35 | ZEUS 40 | |
| Rozsah tepelného výkonu ( min/max) | kW | 8/27 | 10/32 | 12/37 | 14/42 |
| Účinnosť | % | 74 - 78 | |||
| Doporučené palivo ( EN 303-5) | - | guľaté drevo mäkké A1 a tvrdé A2 štiepané drevo B1 maximálna vlhkosť paliva 20% | |||
| Náhradné palivo | - | drevene brikety, uhlie | |||
| Maximálna dĺžka dreva | mm | 400 | 550 | 550 | 550 |
| Objem vody | l | 50 | 56 | 68 | 68 |
Tlaková strata kotla pri V=1,5 m3 . h-1 ( ∆ p=2V2) | mbar | 3,1 | 3,2 | 4,7 | 5 |
| Prikladací priestor | l | 61 | 83 | 110 | 110 |
| Doporučený ťah komína | Pa | 15 | |||
| Maximálny prevádzkový tlak kotla | bar | 2,5 | |||
| Max. tlak bezpečnostného výmenníka | bar | 6 | |||
| Rozmery plniaceho otvoru ( š x v ) | mm | 290 x 360 | 390 x 360 | ||
| Rozmery kotla ( š x v x h) | mm | 435x1050x760 | 435x1050x910 | 535x1050x910 | |
| Celková hmotnosť kotla | kg | 200 | 237 | 280 | 282 |
| Pripájací priemer hrdla odvodu spalín | mm | 150 | |||
Zateplili ste si rodinný dom a potrebujete znížiť výkon kotla, zvýšiť jeho účinnosť a zlepšiť jeho emisné parametre a predĺžiť jeho životnosť?
Ponúkame vám pre kotly ZEUS 25 tieto variantné riešenia:
1. možnosť zníženia výkonu na 18kW pri zachovaní veľkosti prikladacej komory
2. možnosť vybavenia roštovej plochy žiarobetonovým lôžkom LacFire 1550/30 s monolitickým roštom a ochranou všetkých vodných stien kotla v žiarovej zóne žiarobetónovým blokmi.
3. inštalácia turbolátorov (brzdičov spalín) medzi vodné lamely
Konštrukčné riešenie kotlov umožňuje túto prestavbu - inštaláciu aj do všetkých starších kotlov ZEUS 25 už v prevádzke.
Varianta 2 zabezpečuje dokonalejšie vyhorievanie žeravých uhlíkov pri vyšších teplotách spaľovania a zároveň chráni vodné steny kotla pred priamym kontaktom s týmito uhlíkami, čo zvyšuje jeho životnosť.
Turbolátory optimalizujú využiteľný výkon kotla.
