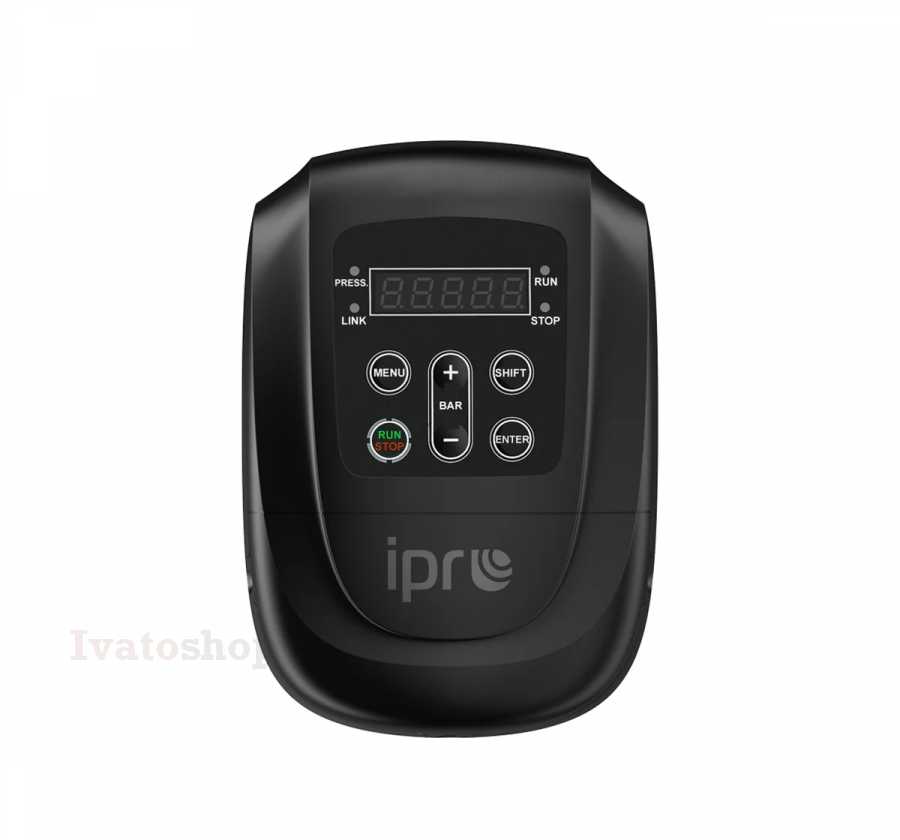

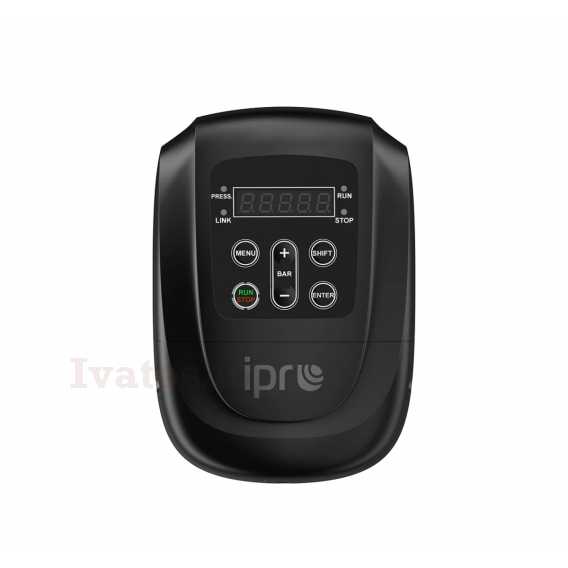

Frekvenčný menič so snímačom Ipro IVR 11-S (0,75-3,0 kW, 230 V, 16,4 A)

Inteligentný ovládač čerpadiel, model IVR-11 je ľahko použiteľné ovládacie a ochranné zariadenie na priame pripojenie jedno a trojfázových čerpadiel do hlbokých studní, povrchových čerpadiel, ponorných čerpadiel atď., s výkonom od 0,75 kW do 7,5 kW (1 HP až 10 HP), ktoré udržiava konštantný nastavený tlak vody zmenou otáčok motora čerpadla. IVR-11 je frekvenčný menič špeciálne navrhnutý na riadenie výkonu vodného čerpadla, čo umožňuje jeho prispôsobenie širokej škále podmienok a požiadaviek systému zásobovania vodou. Fr. menič IVR-11 umožňuje čerpadlu fungovať efektívnejšie, bezpečnejšie a inteligentnejšie, čím znižuje spotrebu energie a predlžuje životnosť čerpadla. Fr. menič IVR-11 je vyrobený z vysoko kvalitných komponentov a materiálov a využíva najnovšiu mikroprocesorovú technológiu.

Model IVR-11 má viacero prevádzkových režimov prispôsobením sa rôznym elektrickým inštaláciám. Regulátory série IVR-11 je možné použiť v skupinách čerpadiel do 5 čerpadiel – maximálne 1 hlavné zariadenie a 4 pomocné zariadenia.

KĽÚČOVÉ VLASTNOSTI

1. Zvyšovanie energetickej účinnosti. V porovnaní s tradičným zásobovaním vodou šetrí systém s konštantným tlakom s frekvenčným meničom energiu o 30 % - 60 %.
2. Jednoduchá obsluha: všetky funkcie je možné dokončiť stlačením tlačidla, nie je potrebné najímať špecialistov na programovanie zariadenia.
3. Spoľahlivosť počas mnohých rokov prevádzky čerpadiel: priemerný krútiaci moment a opotrebovanie hriadeľa sú znížené v dôsledku zníženia priemernej rýchlosti otáčania, čo zaisťuje dlhšiu životnosť čerpadla. Zabudovaná funkcia mäkkého štartu a zastavenia zariadenia umožňuje eliminovať vodné rázy. (náhle zvýšenie tlaku, ku ktorému dochádza, keď sa prietok kvapaliny rýchlo zastaví, alebo spustí)
4. Komplexná ochrana: systém disponuje najkomplexnejšou technológiou ochrany proti nadprúdu, prepätiu, podpätiu, skratu a blokovaniu rotora a schopnosťou chrániť čerpadlo proti chodu nasucho bez nutnosti inštalácie sond/snímačov do studne.
5. Možnosť pripojenia regulátorov do čerpacích skupín, až 5 čerpadiel. Skupina je riadená z jedného ovládača, ktorý si užívateľ zvolí ako nadradený, pričom ostatné ovládače prispôsobujú svoju činnosť požiadavkám systému.

APLIKÁCIA

Model IVR-11 je užitočný vo všetkých prípadoch, kde je potrebné udržiavať konštantný tlak vody v inštalácii a ovládať a chrániť jedno čerpadlo spravujúce automatické zapínanie a vypínanie rôznymi elektroinštaláciami.

PREDPOKLADANÉ TYPICKÉ POUŽITIE

• farmy,
• Zásobovanie vodou zo studní,
• Zavlažovanie skleníkov, záhrad, polí,
• Zber a využitie dažďovej vody,
• Priemyselné zariadenia.

ZÁKLADNÉ PARAMETRE

• Typ: IVR11
• Výkon: 0,75-3,0 kW,
• Vstupné napájanie: 1~230 V / 3~230 V,
• Výstupné napájanie: 1~230 V,
• Výstupný prúd: 16,4 A,
• Rozmery: 28,5/20,5/13,5 cm,
• Hmotnosť: 1,8 kg,
• Montážny otvor Ø4,

TECHNICKÉ ÚDAJE

• Režim ovládania: ovládanie variabilnej frekvencie V/F,
• Štartovací krútiaci moment: 0,5 Hz ± 100%,
• Rozsah nastavenia rýchlosti: 1:100,
• Presnosť držania rýchlosti: ± 1,0%,
• Tolerancia preťaženia: 150 % menovitého prúdu po dobu 60 s, 180 % menovitého prúdu po dobu 1 s,
• Zrýchlenie/spomalenie. čas: 0,1 – 3600 s,
• štartovacia frekvencia 0,01 - 10,00 Hz,
• Vstupné napätie: 230 V AC od -18% do +10%,
• Vstupný frekvenčný rozsah: 50/60 Hz, jitter ±5 %,
• Výstupné napätie: 0 – menovité vstupné napätie
• Výstupná frekvencia: 0 - 200 Hz,
• Programovateľný digitálny vstup: 2-cestný digitálny výstupný konektor,
• Programovateľný analógový vstup: V: 0-5 V | V (diaľkové meradlo): 0-10 V | C (prevodník tlaku): 4-20 mA,
• Reléový výstup: 1-cestný výstup, programovateľný,
• OC výstup: 1-cestný výstup, programovateľný,
• Kanál vykonávania príkazov: Tri typy kanálov:
• Ovládací panel,
• Ovládací terminál,
• Sériový komunikačný port.

Vyberte 1 a 2 pre hlavný pohon a 3 pre pomocné zariadenia.

• Zabudovaný regulátor PID: Pokročilá aritmetika regulátora PID na podporu regulačného systému s uzavretou slučkou.
• Kontrola rýchlosti zastavenia: Automatické obmedzenie prúdu a napätia počas pracovnej doby,
• Konektor hlavného pohonu: Rozšíriteľný dizajn RS485, jeden pohon v systéme môže byť hlavný a ovládať ďalšie pomocné pohony (maximálne štyri), aby pracovali v komunikačnom režime. Hlavný pohon posiela spätnú väzbu PID pomocným pohonom a monitoruje ich stav v reálnom čase. Poruchy pomocných pohonov nemajú vplyv na ostatné pohony.
• Ochrana proti nedostatku vody: Ak pohon zistí, že tlak v potrubí je nižší ako nastavená hodnota tlaku pri nedostatku vody, systém automaticky prestane fungovať. Po určitom čase sa v určitých prípadoch automaticky reštartuje. Ak sa tlak vráti do normálu, systém funguje normálne. V opačnom prípade sa systém automaticky zastaví, čím sa životnosť čerpadla pri nečinnosti predĺži na maximum.
• Alarm vysokého tlaku: Keď tlak prekročí nastavenú hodnotu, systém automaticky prestane fungovať, čo môže zabrániť poškodeniu potrubia v dôsledku príliš vysokého tlaku.
• Automatický režim úspory energie: Automaticky znižuje výstupné napätie pri nízkej záťaži, aby sa šetrila energia.
• Nastavenie hesla: 4-bitové heslo je možné nastaviť pomocou nenulových čísel. Po opustení rozhrania nastavenia bude heslo platné do 1 minúty.
• Uzamknutie parametrov: Špecifikujte, či je parameter zablokovaný v prevádzkovom stave alebo zastavený v prípade nesprávnej činnosti. Prevádzkové podmienky.
• Inštalácia: Inštalácia by sa mala vykonávať v podmienkach bez priameho slnečného žiarenia, prachu, korozívnych a horľavých plynov, olejovej hmly, vodnej pary a vlhkosti.
• Nadmorská výška: Nižšie ako 1 000 m, nad 1 000 m má vplyv na výkon. Znížte kapacitu o 1 % každých 100 m so zvyšujúcou sa teplotou.
• Teplota okolia –10°C až +40°C prevádzka so zníženým výkonom pri 40°C až 50°C.
• Vlhkosť ≤95% RH, žiadna kondenzácia vody.
• Vibrácie <5,9 m/S2 (0,6 G).
